КОНСТРУКЦИЯ КОТЛА
3D РАЗРЕЗ

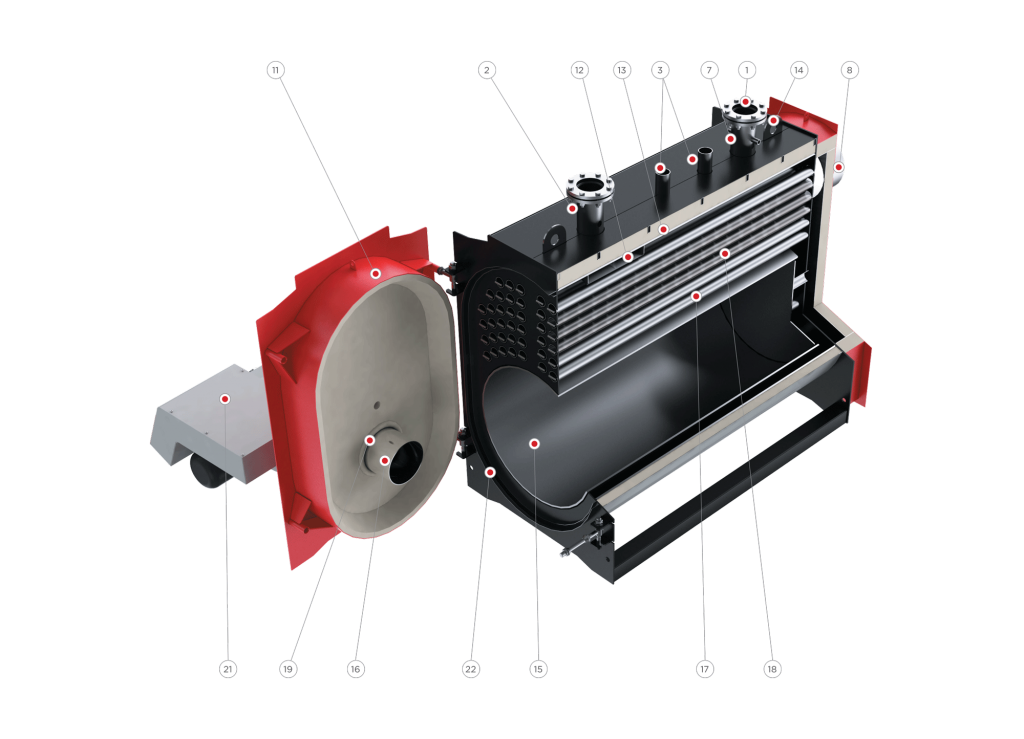

1 - Штуцер подающей линии с подключениями для датчиков; 2 - Штуцер обратной линии; 3 - Штуцеры для предохранительного клапана; 7 - Подключение датчиков температуры 2 шт.; 8 - Штуцер дымовых газов; 11 - Дверца поворотной камеры; 12 - Система распределения воды; 13 - Высокоэффективная теплоизоляция; 14 - Транспортировочные проушины; 15 - Камера сгорания (жаровая труба); 16 - Пламенная голова горелки; 17 - Дымогарные трубы 2-го хода; 18 - Турбулизаторы; 19 - Уплотнение пламенной головы; 21 - Горелка; 22 - Овальный корпус котла позволяет достичь компактных размеров котла в целом.Корпус котла изолирован и обшит декоративным листом.
ВИД С БОКУ

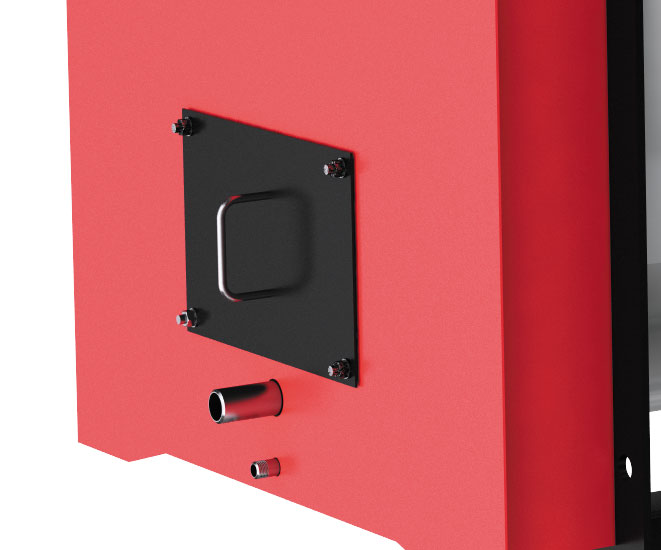

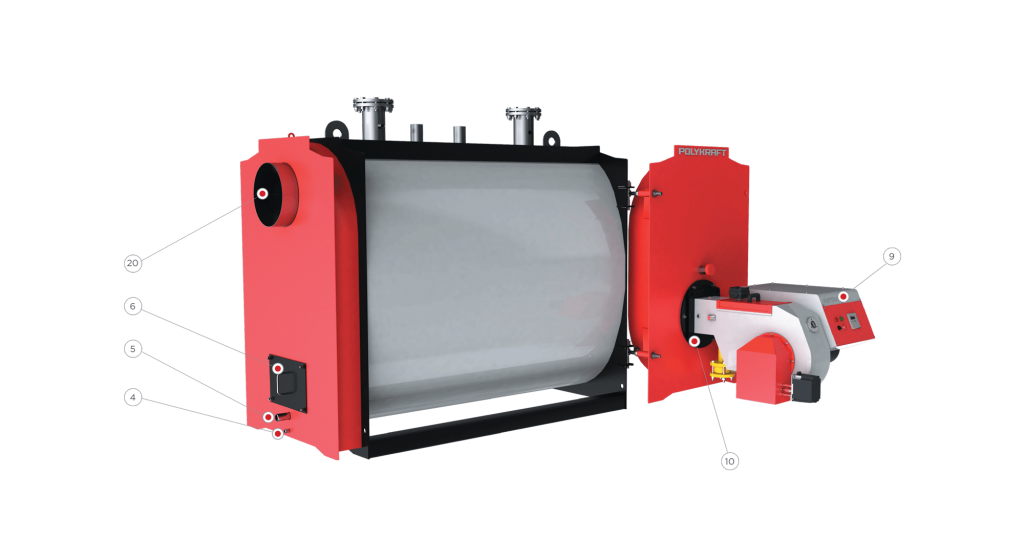

4 - Патрубок отвода конденсата из камеры дымовых газов; 5 - Патрубок опорожнения котла; 6 - Контрольный люк на задней стенке камеры дымовых газов; 9 - Гляделка; 10 - Переходник для установки горелки; 20 - Камера дымовых газов.
ЗАДАТЬ ВОПРОС
ОПИСАНИЕ КОНСТРУКЦИИ

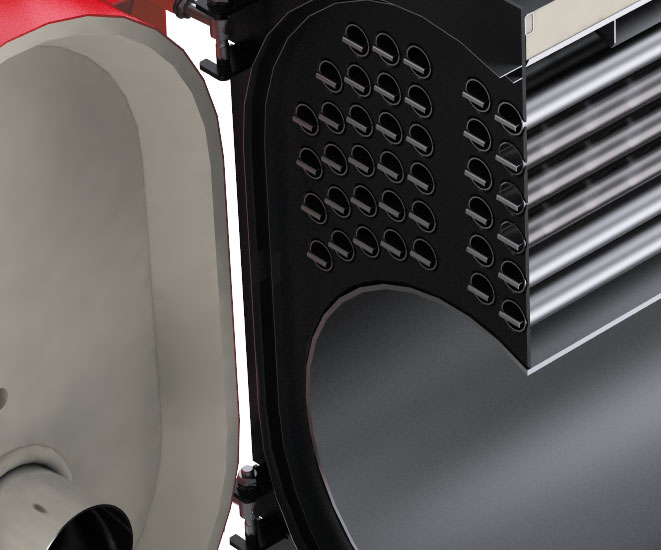

DUOTHERM – двухходовой водогрейный жаротрубный котёл с реверсивной топкой. Для моделей 80 – 500 кВт жаровая труба конструктивно смещена вниз, дымогарные трубы расположены в верхнем сегменте над жаровой трубой. Вся топочная камера поддерживается полностью омываемым водой анкерами.
Для моделей 501 – 6700 кВт жаровая труба имеет центральное расположение, дымогарные трубы расположены вокруг жаровой трубы. Топочная камера поддерживается омываемыми водой анкерами.
Для интенсификации процесса теплообмена и получения необходимого значения КПД в дымогарных трубах установлены турбулизаторы.
Корпус котла изолирован и обшит декоративным листом.

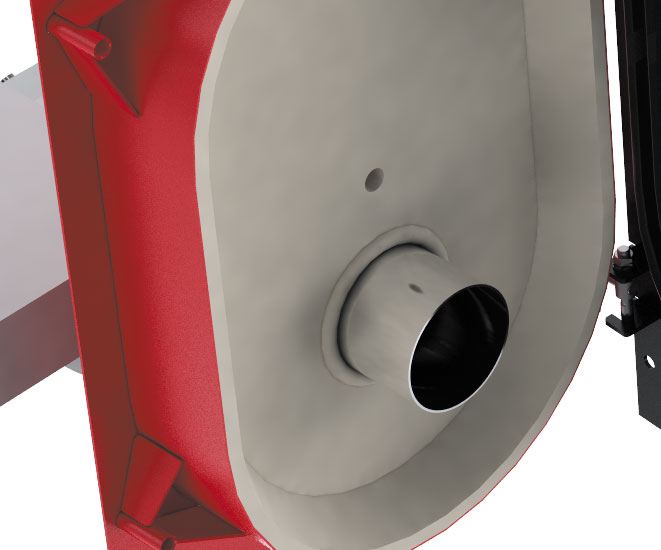

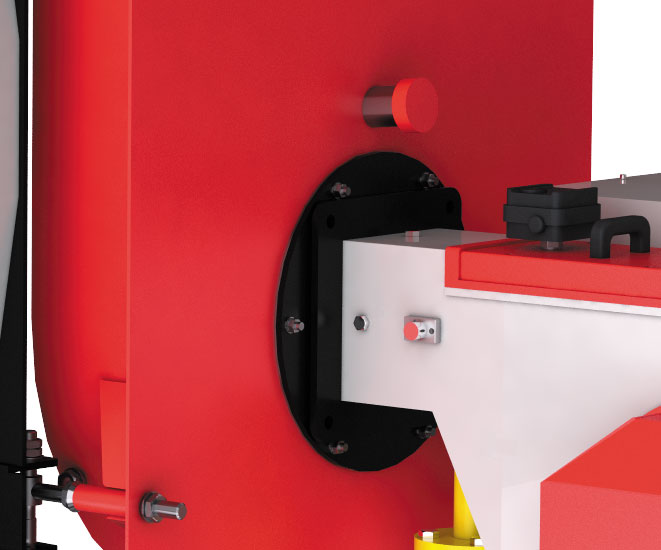

С фронта котла расположена поворотная камера, на которую устанавливается горелочное устройство. Конструкция камеры позволяет открывать её на любую сторону котла.

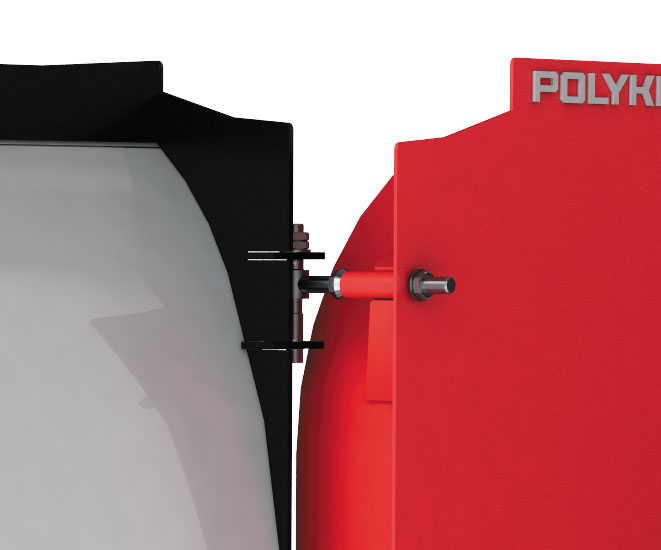

Для обеспечения газовой плотности соединения поворотной камеры и корпуса котла применяется двойное соединение типа «зуб-канавка» с уплотнительным шнуром. Для обеспечения нормативной температуры наружной поверхности поворотная камера изолируется стойкими к высоким температурам теплоизоляционными материалами с применением современных технологий.

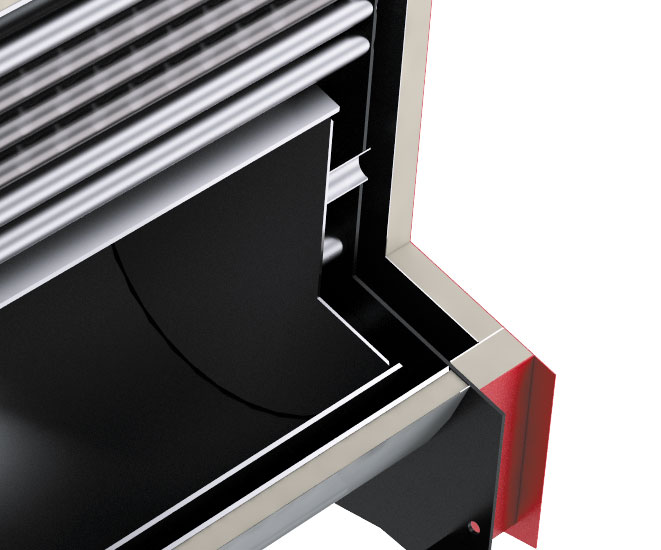

С тыла котла установлен газовый короб. Для возможности осмотра и, при необходимости, очистки на газовом коробе предусмотрен прямоугольный люк.

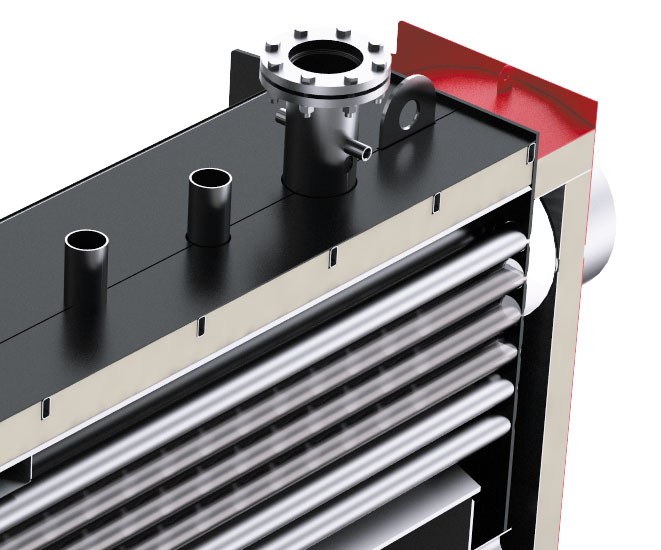

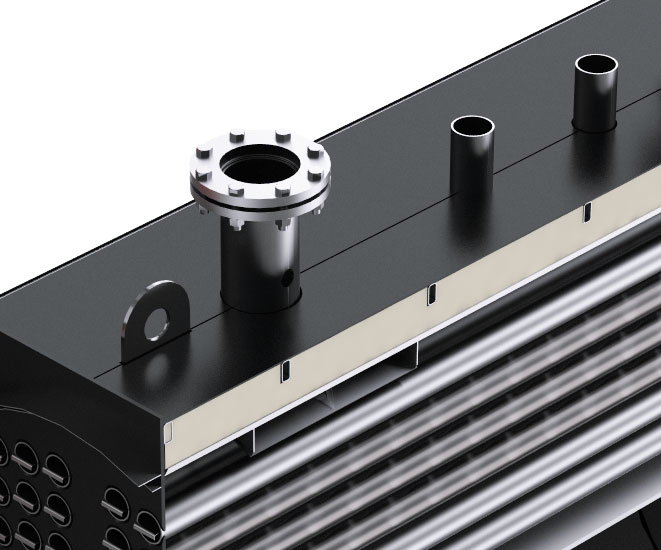

Патрубки подключения к подающей и обратной магистрали расположены сверху котла, также предусмотрены патрубки для установки предохранительных клапанов.
В нижней части котла предусмотрен продувочно-дренажный патрубок.
Качество сетевой, подпиточной воды и режим эксплуатации должны соответствовать требованиям, изложенным в руководстве по эксплуатации котла, а также требованиям действующих нормативно-технических документов, предъявляемых к водно-химическим режимам котлов данного типа.
Для комплектации котлов могут быть использованы газовые, жидкотопливные или комбинированные горелочные устройства отечественных и зарубежных производителей, имеющие соответствующие технические характеристики, а также необходимую разрешительную документацию для возможности применения на территории РФ.
Для моделей 501 – 6700 кВт жаровая труба имеет центральное расположение, дымогарные трубы расположены вокруг жаровой трубы. Топочная камера поддерживается омываемыми водой анкерами.
Для интенсификации процесса теплообмена и получения необходимого значения КПД в дымогарных трубах установлены турбулизаторы.
Корпус котла изолирован и обшит декоративным листом.
С фронта котла расположена поворотная камера, на которую устанавливается горелочное устройство. Конструкция камеры позволяет открывать её на любую сторону котла.
Для обеспечения газовой плотности соединения поворотной камеры и корпуса котла применяется двойное соединение типа «зуб-канавка» с уплотнительным шнуром. Для обеспечения нормативной температуры наружной поверхности поворотная камера изолируется стойкими к высоким температурам теплоизоляционными материалами с применением современных технологий.
С тыла котла установлен газовый короб. Для возможности осмотра и, при необходимости, очистки на газовом коробе предусмотрен прямоугольный люк.
Патрубки подключения к подающей и обратной магистрали расположены сверху котла, также предусмотрены патрубки для установки предохранительных клапанов.
В нижней части котла предусмотрен продувочно-дренажный патрубок.
Качество сетевой, подпиточной воды и режим эксплуатации должны соответствовать требованиям, изложенным в руководстве по эксплуатации котла, а также требованиям действующих нормативно-технических документов, предъявляемых к водно-химическим режимам котлов данного типа.
Для комплектации котлов могут быть использованы газовые, жидкотопливные или комбинированные горелочные устройства отечественных и зарубежных производителей, имеющие соответствующие технические характеристики, а также необходимую разрешительную документацию для возможности применения на территории РФ.
РЕКОМЕНДОВАННЫЕ ГОРЕЛОЧНЫЕ УСТРОЙСТВА
Для комплектации котлов могут быть использованы газовые, жидкотопливные или комбинированные горелочные устройства отечественных и зарубежных производителей, имеющие соответствующие технические характеристики, а также необходимую разрешительную документацию для возможности применения на территории РФ.

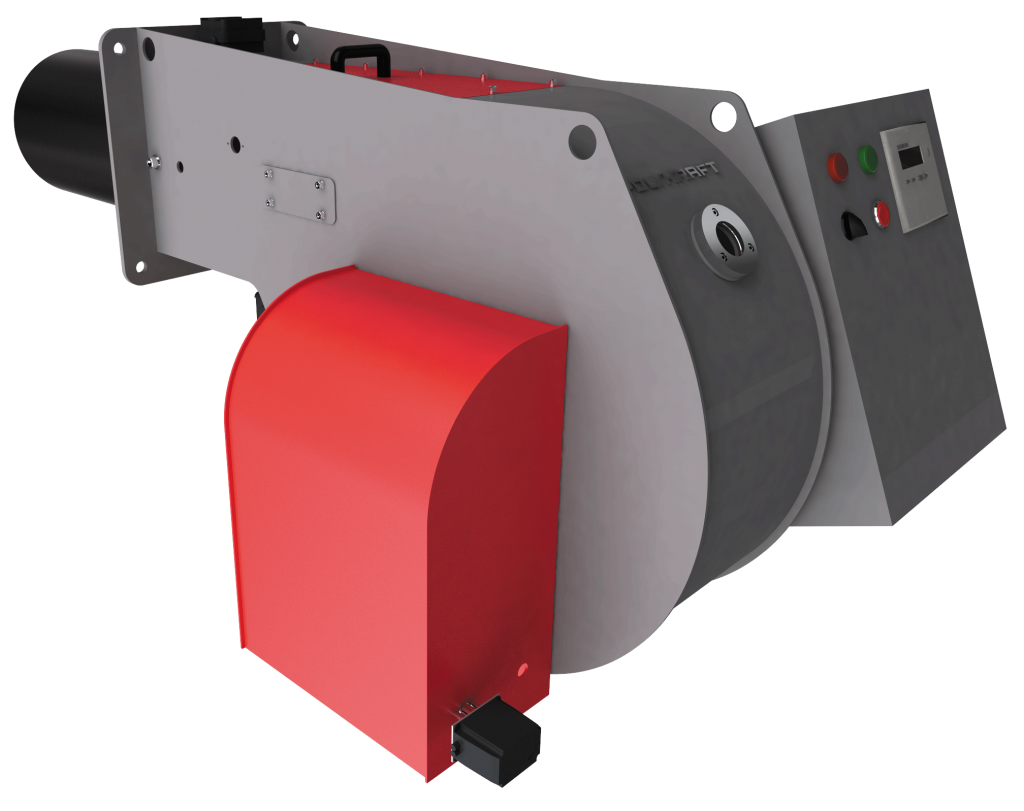

Для достижения максимальной эффективности, заводом изготовителем рекомендованы к установке автоматизированные горелочные устройства POLYKRAFT.
Для достижения максимальной эффективности, заводом изготовителем рекомендованы к установке автоматизированные горелочные устройства POLYKRAFT.
